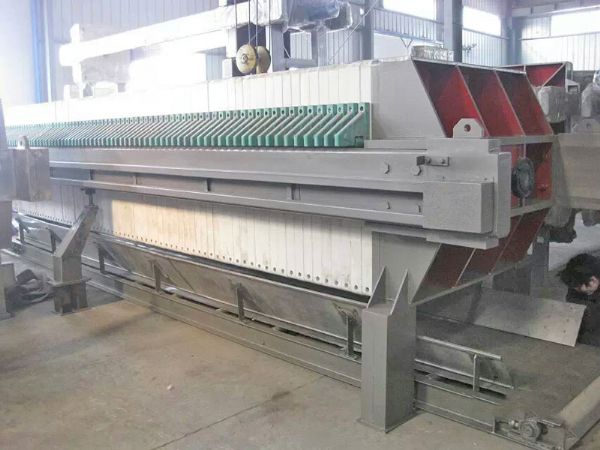

產品簡介

　　板框壓濾機是一種間歇操作的過濾機械，該壓濾機結構簡單，使用方便，運行可靠，廣泛應用于石油、化工、印刷、冶金、食品、醫藥、礦山、環保等行業懸浮液的過濾分離。

型號意義

      X(B)\Y(J)(Z)口/口

X:廂式濾板B: 一板一框式濾板M: 明流

A:暗流Y:液壓J:機械Z:自動

結構形式S:手動J: 電動機械傳動Y:液壓傳動 自動保壓Z:PLC 全自動

機型分類

　　板框壓濾機有手動壓緊、機械壓緊和液壓壓緊三種形式。手動壓緊是螺旋千斤頂推動壓緊板壓緊:機械壓緊是電動機配H型減速箱，經機架傳動部件推動壓緊板壓緊:液壓壓緊是有液壓站經機架上的液壓缸部件推動壓緊板壓緊。兩橫梁把止推板和壓緊裝置連在一-起構成機架，機架上壓緊板與壓緊裝置餃接，在止推板和壓緊板之間依次交替排列著濾板和濾框，濾板和濾框之間夾著過濾介質;壓緊裝置推動壓緊板，將所有濾板和濾框壓緊在機架中，達到額定壓緊力后，即可進行過濾。懸浮液從止推板上的進料孔進入各濾室(濾框與相鄰濾板構成濾室)，固體顆粒被過濾介質截留在濾室內，濾液則透過介質，由出液孔排出機外。

　　壓濾機的出液有明流和暗流兩種形式，濾液從每塊濾板的出液孔直接排出機外的稱明流式，明流式便于監視每塊濾板的過濾情況，發現某濾板濾液不純，即可關閉該板出液口:若各塊濾板的濾液匯合從一條出液管道排出機外的則稱暗流式，暗流式用于濾液易揮發或濾液對人體有害的懸浮液的過濾。

　　板框壓濾機按照工作方式可分為手動式板框壓濾機、全自動板框壓濾機、半自動板框壓濾機:板框壓濾機亦可以按其重要組成元素一濾板來區別，常見的有聚丙烯板框壓濾機、橡膠板板框壓濾機等。

　　壓濾機根據是否需要對濾渣進行洗滌，又可分為可洗和不可洗兩種形式，可以洗滌的稱可洗式，否則稱為不可洗式?？上词綁簽V機的濾板有兩種形式，板上開有洗滌液進液孔的稱為有孔濾板(也稱洗滌板)，未開洗滌液進液孔的稱無孔濾板(也稱非洗滌板)?？上词綁簽V機又有單向洗滌和雙向先滌之分，單向洗滌是由有孔濾板和無孔濾板組合交替放置:雙向洗滌濾板都為有孔濾板，但相鄰兩塊濾板的洗滌應錯開放置，不能同時通過洗滌液。

　　手動板框式壓濾機分別由濾框、濾布、濾板和濾板濾布組成的過濾部件和對過濾部分進行壓緊(手輪、千斤頂)的機架部件，止推板端各孔，分別為進料孔，進洗滌液孔，濾液排出集液孔，洗滌液排出集液孔等。根據您選用的壓濾機型號接裝管路。

　　液壓壓緊板框式壓濾機由主機(機架和濾室)、液壓部件和電氣等部分組成。

(1)主機部分

　　主機由兩根橫梁，其兩端分別固定在止推板1和液壓缸座11的兩側面，構成機架。在左右橫梁8_上垂直擱置、依次排列著由濾框3、濾板4、濾布5組成的若干濾室;并可沿橫梁作水平方向移動。壓緊板7與活塞桿9鉸接。由液壓缸活塞驅使前后移動，壓緊濾框、濾板，達到液壓工作壓力后，旋轉鎖緊螺母10鎖緊保壓。再關閉電機，即可進料過濾。

(2)液壓部件

　　液壓部件由液壓輔件(油箱和濾油器)、液壓泵、閥、液壓缸和管路等組成。L」液壓用油需經20μm孔徑過濾，加油至液面線上限，電動機驅動油泵，壓力油經電磁閥進入液壓缸;推動活塞完成濾室的壓緊和放松工序。液壓工作壓力值見各型號規格的插頁。

(3)電氣元件

　　電氣元件安裝在油箱右側，操縱元件安裝在油缸座右側。

板框壓濾機如何選型計算

1、過濾面積標準:按國標生產制造的壓濾機的過濾面積每平方等價于15L的固體容積。

2、壓濾前:體積V1 (M3)、壓濾前污水含水率a=97.5%~ 99. 2% (一般經驗值)。

3、壓濾后:體積V2 (M3)、壓濾后污泥含水率b=75%?？?/p>

4、壓濾周期:每天壓濾次數t。

5、含固量平衡法: Vl* (1-a) =V2* (1-b)， 得出V2=V1* (1-a) / (1-b)。6、過濾面積: =1000*V2/15/t=1000*V1* (1-a) / (1-b) /15/t.

      某食品廠，處理后(污泥濃縮池)產生濕污泥量V1=6.0L JM3，含水率a=98. 0%，C ]擬準備每天對污泥濃縮的污泥處理兩次，其需選用板框壓濾機的過濾面積=1000*6.0*(1-98%)/ (1-75%) /15/2=16， 根據計算建議選用16M2， 可以稍微選擇比16平方大一點的，也就是20平方的壓濾機。
